Présentation de la nouvelle gamme Cisco Catalyst 9000

Afin d’accompagner les changements, et les besoins croissant sur l’infrastructure réseau, Cisco fait évoluer sa gamme de commutateurs vers des plateformes plus performantes, et conçues dans le but de supportés les nouvelles fonctionnalités d’automatisation, de segmentation, et d’analyse du réseau autour de leur nouvelle plateforme DNA Center.

Nous allons aujourd’hui nous concentrer sur l’analyse de ces nouveaux commutateurs, et leur positionnement par rapport aux gammes traditionnelles (Catalyst 3650/3850/4500).

Catalyst 9300 (Accès / Distrib)

Cette gamme est amenée à remplacer les Catalyst 3650/3850. Il s’agit de commutateurs standalone :

  • Stackable (nativement)
  • POE+, UPOE
  • Multigigabit 1G/2.5G/5G/10G (selon modèle)
  • Interface Fibre modulaire (1G/10G/40G/Mgig)
  • Alimentation redondante
  • Garantie à vie

La Gamme

gamme

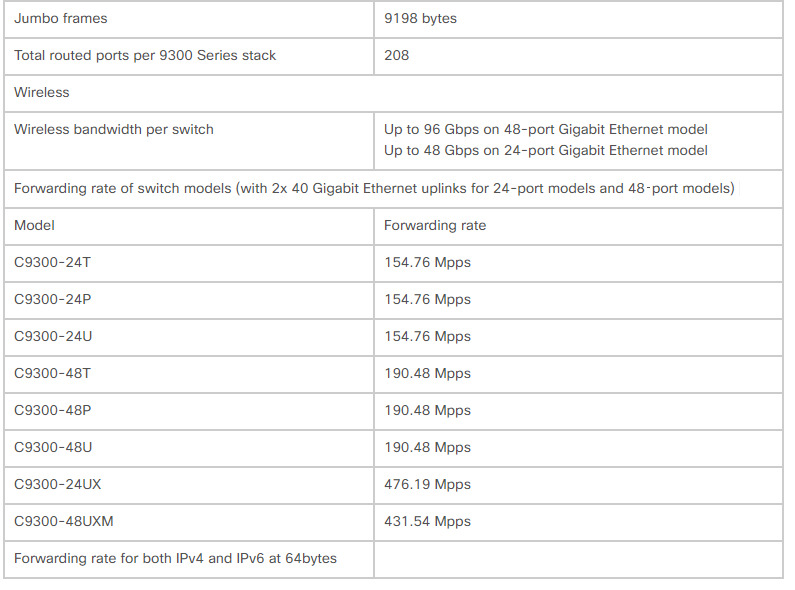

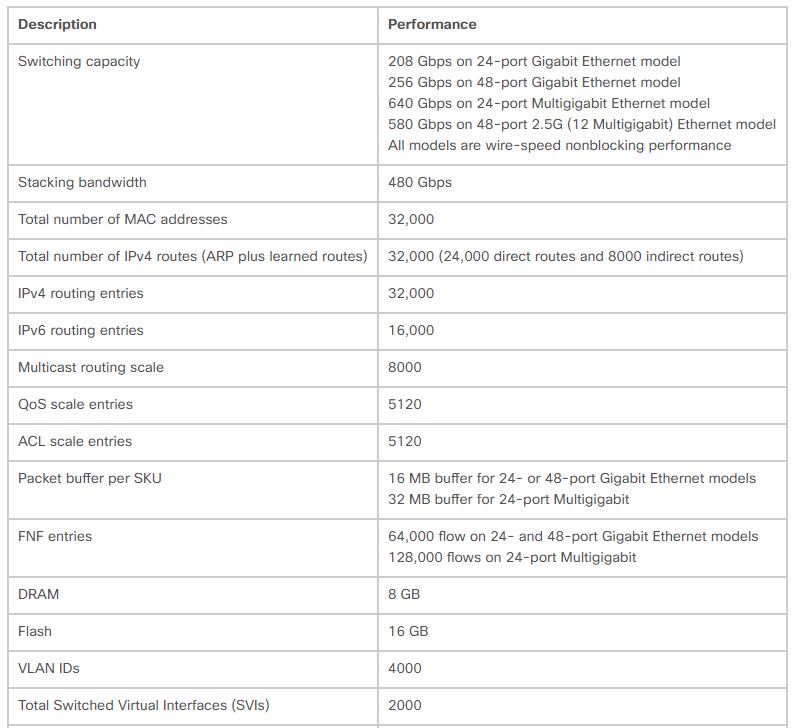

Caractéristiques techniques

















































Fiche technique complète :

https://www.cisco.com/c/en/us/products/collateral/switches/catalyst-9300-series-switches/datasheet-c78-738977.html



Catalyst 9400 (Accès / Distrib)

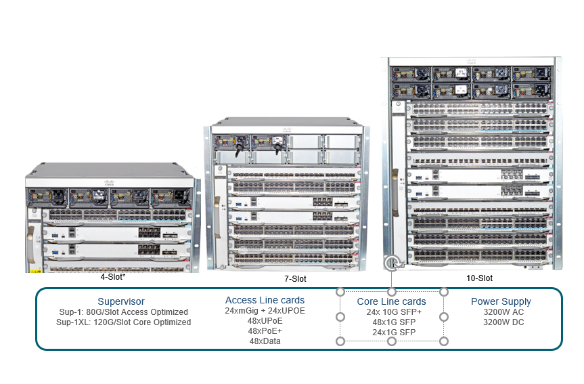

La gamme Catalyst 9400 intègre les commutateurs modulaires remplaçant la gamme historique des Catalyst 4500. Les châssis sont disponibles en 7 ou 10 slots (4 slots à venir).

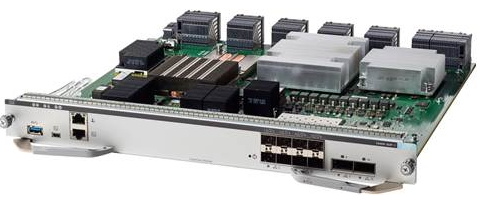

Carte de supervision

Deux cartes de supervision sont disponibles sur ces châssis la SUP-1, et la SUP1XL. Elles bénéficient toute deux de 8 ports 10G, et 2 ports 40G.

La SUP1 permet de disposer d’une bande passant de 80Gbps/Slot, contre 120Gbps/Slot pour la SUP1XL, pour une bande passante maximum de 480Gbps sur le châssis.

Linecards

Les châssis 9400 bénéficient d’une large gamme de cartes réseaux allant du port Gigabit cuivre, jusqu’au ports 10Gugabit fibre optique, voici ci-dessous le détail de ces différentes cartes :

Fiche technique complète :

https://www.cisco.com/c/en/us/products/switches/catalyst-9400-series-switches/datasheet-listing.html

Catalyst 9500 (Coeur)

Les Catalyst 9500 correspondent à une gamme de commutateurs standalone full fibre (10G/40G/100G) se positionnant en cœur de réseau, ils sont les remplaçants naturels des gammes 3850 Fibre 10G, et 4500X.

Ces commutateurs supportent le Virtual StackWize (virtualisation de deux cœurs de réseaux L3 via les ports fibres), et vous permet donc de bénéficier d’un cœur de réseau redondant actif/actif.

La gamme

C9500-32C: Cisco Catalyst 9500 32x 100 Gigabit Ethernet





C9500-32QC: Cisco Catalyst 9500 32x 40 Gigabit Ethernet





C9500-48Y4C: Cisco Catalyst 9500 48x 25 Gigabit Ethernet + 4x 100G Uplink





C9500-24Y4C: Cisco Catalyst 9500 24x 25 Gigabit Ethernet + 4x 100G Uplink





C9500-24Q: Cisco Catalyst 9500 24x 40 Gigabit Ethernet





C9500-12Q: Cisco Catalyst 9500 Series switch with 12x 40 Gigabit Ethernet





C9500-40X: Cisco Catalyst 9500 40x 1 and 10 Gigabit Ethernet + Uplink 2x40G ou 8x10G





C9500-16X: Cisco Catalyst 9500 16x 1 and 10 Gigabit Ethernet + Uplink 2x40G ou 8x10G

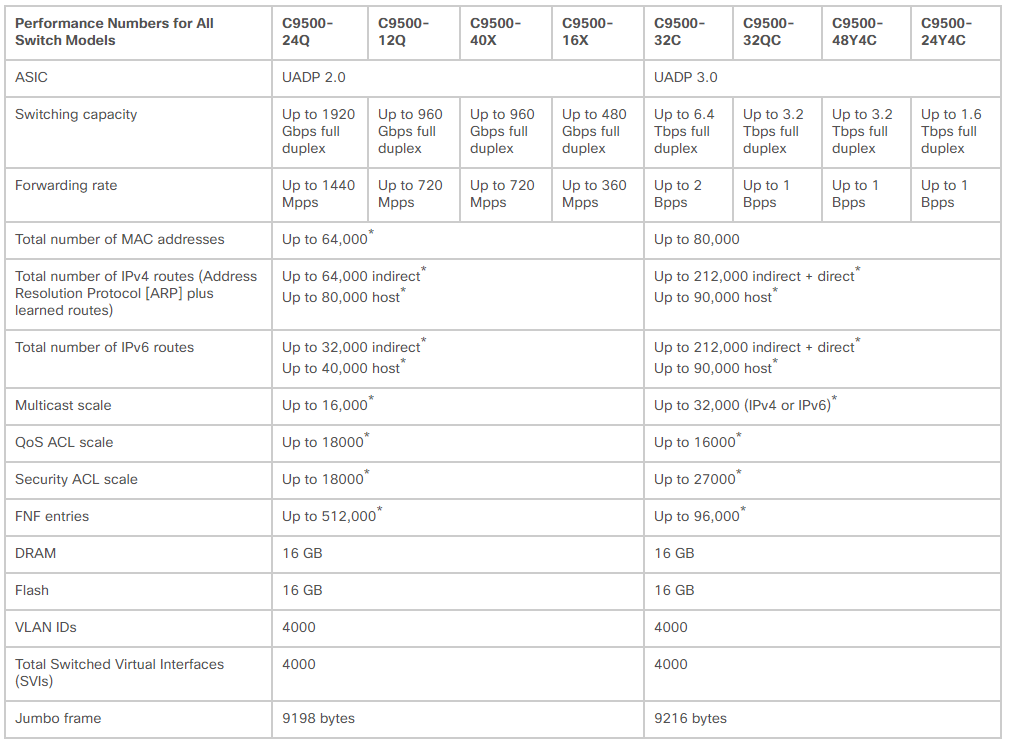

Caractéristiques techniques





















Fiche technique complète : https://www.cisco.com/c/en/us/products/collateral/switches/catalyst-9500-series-switches/datasheet-c78-738978.html

IOS

La nouvelle gamme de commutateurs Catalyst 9000 doit être accompagné d’une licence DNA Essentials, ou DNA Advantage à minima pendant les trois 1ères années.

Ces licences définiront les fonctionnalités présentes sur la plateforme DNA Center, en cas de déploiement de celle-ci, mais aussi des fonctionnalités disponibles dans l’IOS.

Les fonctionnalités DNA Center sont temporaires et ne sont plus disponibles si la licence DNA Essentials, ou Advantage n’est pas renouvelée, en revanche les fonctionnalités IOS sont bel et bien perpétuelles, comme par le passé.

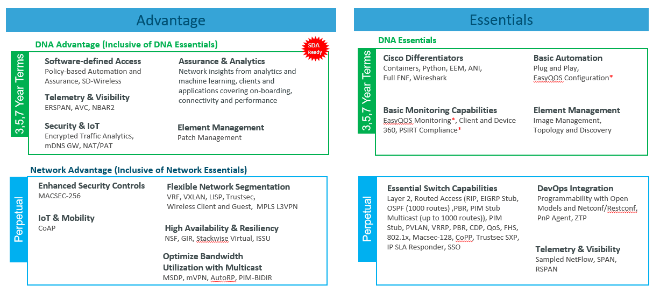

Voici une vue, des différentes fonctionnalités selon le niveau de licence choisi :

Concrètement, nous pouvons comparer un IOS IP Base à un DNA Essentials, et IOS IP Services à un DNA Advantage.



Conclusion

Pour vos projets réseaux sur lesquelles vous auriez prévue de positionner les gammes Catalyst 3650/3850/4500, nous vous encourageons à nous contacter afin d’étudier une alternative sur la nouvelle gamme Catalyst 9000.

En effet, ces produits vous permettront de bénéficier d’une architecture plus pérenne, et plus performante pour des coûts équivalents.
